Piese pentru schele de blocare cu inel: specificații ale componentelor, toleranțe și ghid de cumpărare

Trei containere de schele cu blocare inelă au sosit luni. Până miercuri, echipa de șantier a respins două dintre ele - nu pentru că oțelul era subțire sau pentru galvanizarea neregulată, ci pentru că lamele registrului nu s-ar așeza în rozetele standardelor care se aflau deja pe șantier. Pe hârtie era „același sistem”. În mână, era fier vechi.

Aceasta este realitatea zilnică a achiziționării de piese pentru schele de blocare inelă. Sistemul pare universal, dar geometria este proprie: distanța dintre rozete, lățimea fantelor, profilul lamei și grosimea panei diferă între producători și părțile din două lanțuri de aprovizionare diferite se blochează rar împreună . Compatibilitatea vine înainte de preț și înainte de termenul de livrare. Ceea ce urmează este o privire parte cu parte asupra a ceea ce face fiecare componentă, care dimensiune decide dacă se potrivește și ce trebuie verificat înainte de semnarea unei comenzi de achiziție.

Piese pentru schele de blocare cu inel dintr-o privire

Un cadru de blocare inel este asamblat din șapte grupuri funcționale. Furnizorii le vând separat și toate trebuie să provină din aceeași familie de geometrie.

Împreună cu legăturile, scări și scânduri, acele grupuri alcătuiesc întreaga listă de materiale - cu condiția ca fiecare linie să fie comandată în funcție de modelul de rozetă al unui producător.

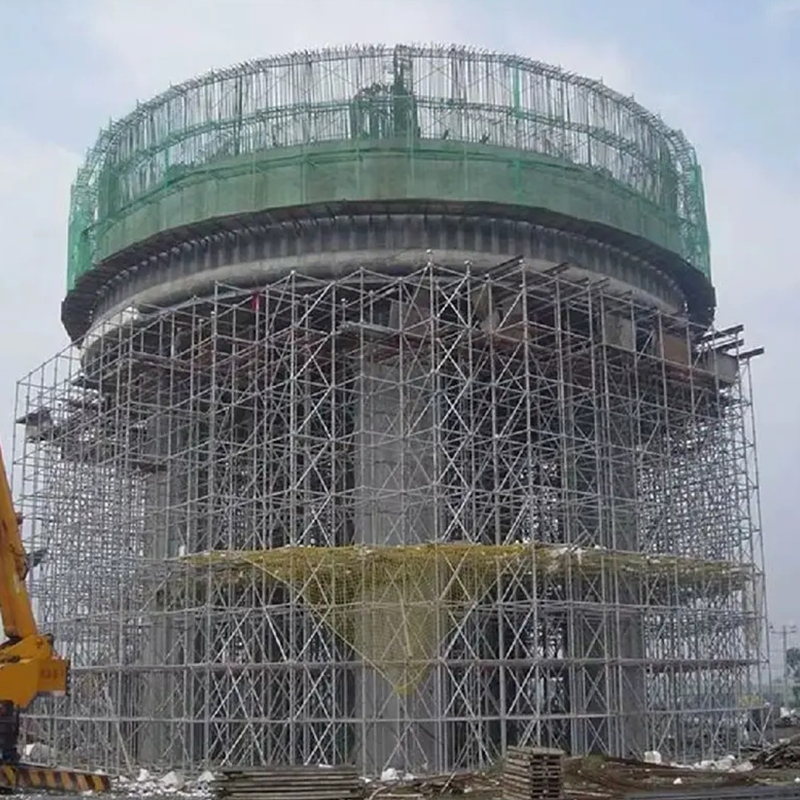

Schele Ringlock galvanizate la cald pentru infrastructură grea Sistem de blocare inel modular cu blocare tip rozetă, oțel Q345B, finisaj galvanizat la cald și conexiuni cu 8 căi pentru pod și suport industrial. Vizualizare produs →

Standarde verticale: Spațierea rozetei stabilește întreaga grilă

Standardul vertical este elementul portant. Dimensiunea obișnuită a blocării inelului este Diametru exterior de 48,3 mm cu un perete de 3,2 mm din oțel Q355B, cu un cap la un capăt pentru îmbinare și rozete sudate la intervale fixe. Versiunile de sprijin grele trec până la tub de 60,3 mm.

Pe majoritatea sistemelor, pasul rozetei este de 500 mm, iar lungimile standard variază de la 0,5 m până la 3,0 m în trepte de 500 mm. Acest număr unic stabilește lungimea fiecărui registru, dimensiunea fiecărei bretele, distanța fiecărei scânduri și înălțimea fiecărei ridicări. Schimbați modulul și întregul catalog se schimbă odată cu el.

Ce să măsori când aterizează primul palet

• Pasul rozetei măsurat între centrele de sudură, nu de la capătul tubului.
• Lățimea fantei și grosimea lamei împreună - o fantă de 10 mm cu o lamă de 9,5 mm este o conexiune liberă.
• Diametrul tubului și grosimea peretelui cu șubler; Tubul de 48,0 mm este vândut ca 48,3 mm mai des decât admite oricine.
• Lungimea ștuțului și poziția orificiului de știft, deoarece un știft scurt transformă o îmbinare într-o îmbinare decorativă.

Registre, pene și rozete: conexiunea poartă sarcina

Un registru de blocare inel nu este înșurubat. Lama sa forjată cade într-o fantă din rozetă și un știft de pană este băgat în jos pentru a o bloca: o lovitură de ciocan, fără cuple slăbite. Rozeta poartă în mod normal opt sloturi la 45 de grade , astfel încât registrele se întâlnesc în unghi drept și bretele curg în diagonală de la același nod.

Lungimile standard ale compartimentului sunt de 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 și 3,07 m, iar un compartiment de 2,07 m cu o ridicare de 2,0 m este cea mai comună configurație de lucru. Blocarea inelului este doar una dintre cele patru familii principale de sisteme de schele ; ceilalți împărtășesc ideea modulară, dar numai blocarea inelului standardizează nodul în sine. Penele sunt consumabile, așa că comandați 5-8% piese de schimb în loc să descoperiți lipsa de la liftul superior. Când inspectați, uitați-vă la sudura de la lamă la tub - lamele turnate crăpă la umăr, lamele forjate se îndoaie mai întâi și pot fi observate înainte de a eșua.

Acolade diagonale: partea care păstrează un pătrat de golf

Două standarde și două registre fac o balama. Bretele este ceea ce o transformă într-o structură triangulată. Bretele pentru compartimente sunt de obicei tuburi de 48,3 x 2,5 mm cu capete fixe sau pivotante dimensionate împreună cu lățimea compartimentului și înălțimea de ridicare împreună - un bretele de 2,07 x 2,0 m nu se potrivesc cu un compartiment de 2,57 m.

Practica de proiectare este, în mod normal, contravântuiri complete în zona de ridicare inferioară, apoi travioane contravântuite la intervale de-a lungul fiecărei fețe, cu contravântuiri în plan la nivelurile de legătură. Modelul exact aparține desenului designerului, dar partea care merge prost este de obicei ordinea: registrele numărate, bretele uitate.

• Confirmați că bretele se potrivește atât cu lungimea travei, cât și înălțimea de ridicare, nu doar cu golful.
• Verificați diametrul știftului capului față de fanta rozetei; ace subdimensionate vibrează.
• Respingeți tuburile arcuite — un arc de 20 mm scoate din plumb deschiderea în timp ce este blocat.

Bazele Jack, U-Heads și partea de jos a căii de încărcare

Un cric de bază reglabil este un șurub solid, de obicei de 38 mm diametru și 600 mm lungime, sudat pe o placă de 150 x 150 x 8 mm cu aproximativ 300 mm de reglare utilizabilă. Ajustarea este pentru nivelare, nu pentru extinderea cadrului: capacitatea scade pe măsură ce șurubul se extinde, așa că păstrați firul expus scurt și țineți placa pe o talpă care împrăștie sarcina.

Aceeași logică se aplică în partea de sus. Capetele în U cu plăci de 150 x 150 mm transportă grinzi și cofraje, în timp ce capetele furcii țin grinzile de lemn H20 în poziție. Ambele cad în partea superioară a unui standard sau pe un vârf, astfel încât capul trebuie să se potrivească cu tubul, nu numai cu sarcina. La livrare, verificați sudura plăcii, rulați șurubul pe o suprafață plană pentru dreptate și respingeți firele vopsite - vopseaua ascunde fisurile și prinde piulița.

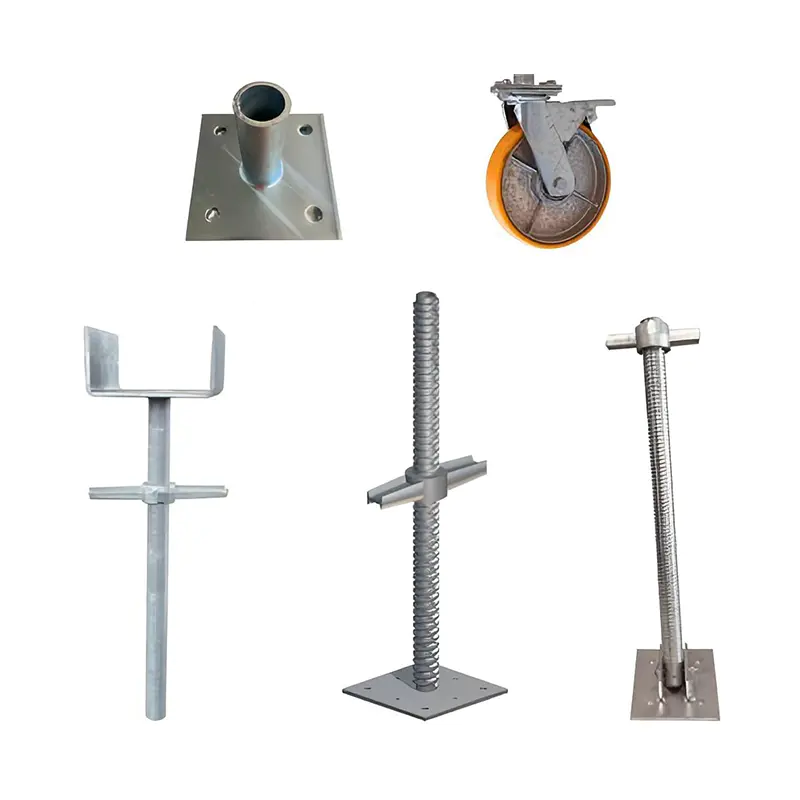

Cric de bază reglabil pentru schele și suport de cofraj Cricul de bază filetat nivelează terenul neuniform, ajustează 50–300 mm, suportă 50–100 kN și se potrivește sistemelor de blocare cu discuri, cofraje și schele standard. Vizualizare produs →

Platforme, plăci pentru picioare și accesorii Cele mai multe comenzi uită

Scândurile de oțel au de obicei 320 mm lățime, cu cârlige care cad peste registru și fiecare cântărește 12-18 kg, ceea ce le face o decizie de manipulare manuală la fel de mult ca una structurală. Plăcile pentru picioare au o înălțime de 150 mm; Stâlpii parapetului și cuplele duble formează protecția marginilor. Suporturile laterale măresc platforma fără a adăuga standarde și de aici provine de fapt o mare parte din câștigul de productivitate într-un sistem de blocare cu inel.

Părțile care întârzie predarea nu sunt aproape niciodată membrii principali. Ei sunt cei mici: știfturi, cleme de siguranță, gulere, unități de scară, cuple de cravată și capete de furcă. Construiește lista de materiale articol cu ​​articol, câte o linie pe componentă, iar lipsa dispare.

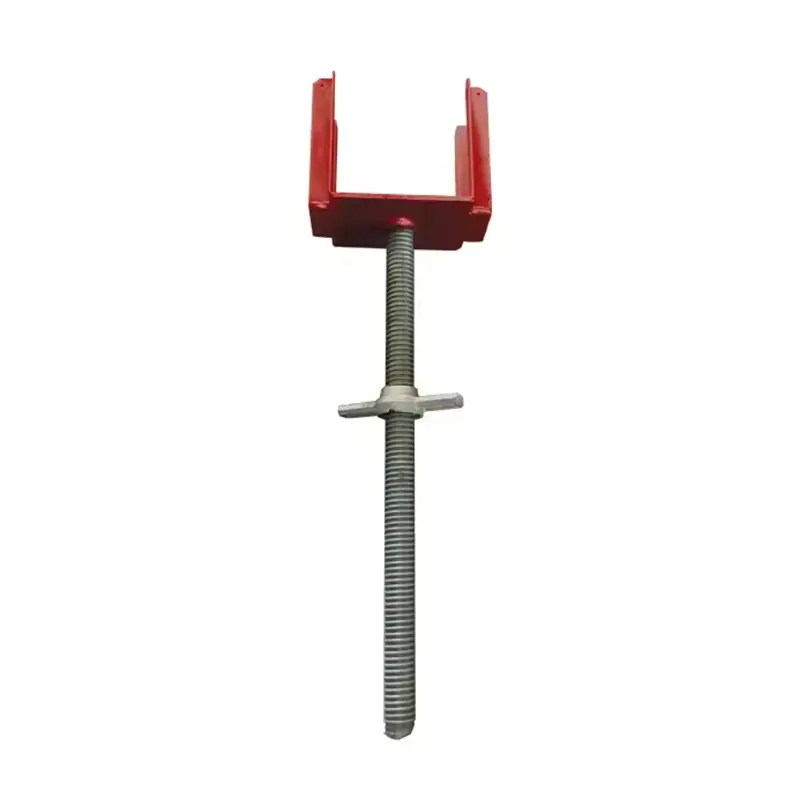

Suport cap de furcă pentru nervuri și grinzi de cofraj Capul furcii susține nervuri și grinzi de cofraj cu ajustare filetată de ±0,5 mm, oțel Q235/Q345 și finisaj galvanizat la cald pentru cofraje la scară largă. Vizualizare produs →

Calitatea oțelului, galvanizare și toleranțe: ce trebuie verificat la livrare

Două comenzi pot arăta identice pe o listă de încărcare și se pot comporta foarte diferit după doi ani în aer liber. Calitatea, grosimea peretelui și finisajul explică aproape toată diferența.

Standardele oferă puncte de referință: EN 12810 și EN 12811 pentru schele de sistem, BS 1139-5 pe piața din Marea Britanie, cu platforme de lucru concepute în mod obișnuit pentru a încărca clasa 3 (200 kg/m²) sau clasa 4 (300 kg/m²). Hyson afirmă că urmează producția sa de schele ISO 9001, BS 1139 și EN 74 , cu sudare la procedurile AWS și EN. Apoi verificați trei lucruri fizice: grosimea peretelui la capătul tubului, dreptatea pe toată lungimea și stropii de sudură în interiorul tubului care se vor ciobi pe platforma de dedesubt.

Cumpărarea de piese de blocare cu inel: o scurtă listă de verificare înainte de a comanda

1. Verificați mai întâi geometria rozetei - pasul, lățimea fantei și grosimea lamei - în raport cu sistemul aflat deja la fața locului.
2. Solicitați certificate de moară și un raport de grosime de galvanizare, nu o fotografie a unui palet.
3. Confirmați gradul parte cu parte: standarde și registre în Q355B, scânduri și scânduri de vârf adesea în Q235.
4. Acordați un raport de rezervă pentru pene, știfturi și cleme înainte de expediere, nu după prima livrare.
5. Verificați ambalarea și încărcarea: pachetele după lungime, un plan de încărcare per container, greutatea verificată pe factură.

Dacă preferați să nu rulați acea listă de verificare împotriva unui furnizor pe care nu l-ați auditat niciodată, trimiteți-ne dimensiunile tale, înălțimile de ridicare și clasa de încărcare și vom reveni cu o listă de piese și o verificare a desenului.

Piesele de schelă de blocare cu inel sunt obiecte simple în interiorul unui sistem neiertător. Potriviți geometria, potriviți gradul și finisajul și numărați piesele mici în aceeași ordine - acele trei lucruri decid dacă o livrare este ridicată sau returnată.
